Esquema Vácuo motor AGR

[PedroSouza]

Boas pessoal.

Alguem tem por aí o esquema de vácuo da 6k2 90cv, motor AGR?

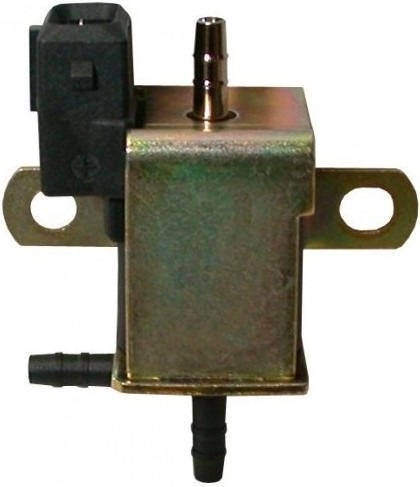

Tambem me poderão ajudar se disserem onde vai ligar cada tubo desta válvula:

Agradecia imenso a vossa ajuda...



[PedroSouza]

Help me, pleeeease



[João Barbosa]

isso é a valvula que liga ao turbo, tenho aqui um audi na oficina com o motor igual. a saida metalica vai ligar ao turbo na parte que sai para i IC, a saida preta do lado esquerdo vai á westgate do turbo(actuador). a saida preta que sai para baixo vai ao tubo do filtro de ar. espero ter ajudado



[PedroSouza]

isso é a valvula que liga ao turbo, tenho aqui um audi na oficina com o motor igual. a saida metalica vai ligar ao turbo na parte que sai para i IC, a saida preta do lado esquerdo vai á westgate do turbo(actuador). a saida preta que sai para baixo vai ao tubo do filtro de ar. espero ter ajudado

Pressões de volta ao normal

Agradeço imenso a tua ajuda João...
